Huom! Valintalistoissa olevat valinnat voidaan asettaa
Käytetyt arvot -näytöllä, joten arvot voivat poiketa ohjeesta.
Oven alueina voidaan lisätä monenlaisia oven osia - alkuun kaksi esimerkkiä:
Esim. Lasialue, eli ovilevyn läpäisevää aukko (jossa on lasi tai lasielementti).
- Puoli: Aukko, Tyyppi: Lasialue, Muoto: Suorakaide, AlueID: LASI, Taso: 0
Esim. Lasialueen alareunasta 50 mm alaspäin mitoitettava levy oven sisäpuolelle.
- Puoli: Sisä, Tyyppi: Lasialue, Muoto: Suorakaide, AlueID: LEVY, Taso: 1, Suhde alueeseen: LASI
- Mitoitus - Alkaa: Alareunasta (mm), y: 50, Suhde: 1
Perustiedot
Puoli-arvon avulla asetetaan alue oven sisä- tai ulkopuolelle, tai ovilevyn läpäiseväksi aukoksi (tai mitta-alueeksi - kts. Mitoitusalueet).
Alueet piirretään kuvaan kasvavassa Taso -järjestyksessä, joten "alimmaisena olevalla" lasiaukko-alueella arvoksi asetetaan 0. Muilla kun aukko-alueilla Taso-arvo vaikuttaa myös alueen piirtoväriin ja arvolla 9 aluetta ei piirretä lainkaan. Tällainen on siis kuvassa näkymätön apualue, jollaisia voi hyödyntää laskettavien osien mitoituksessa.
Muoto -arvoksi valitaan yleensä Suorakaide, joka on ainoa muoto, jolle lasketaan (Tuoterakenne-ID) -osat.
Muut muodot siis vaikuttavat ainoastaan piirrettävään kuvaan, samoin kuin alueen Kuvio-valinta
AlueID -arvon avulla alue saadaan yksilöityä, minkä jälkeen siihen voi kytkeä muita alueita, sekä ovirungon runkopuita (esim. lasiaukon reunoihin tulevat kehyspuut).
Syöttämällä Suhde alueeseen -arvoon toisen alueen AlueID, voidaan alueen haluttuja mittoja kytkeä suhde-alueen mittoihin (kts. Mitoitus).
Ovilevyn lasikorkeus täsmätään vaakasuuntaiseen runkopuuhun (
Ovirungon palat), joka on kytketty yksilöidyn aukko-alueen alareunaan. Ellei mitään runkopuuta ole valittu lasikorkeuskapulaksi, lasikorkeus-mitta vaikuttaa kaikkiin aukko-alueisiin, joilla ei ole suhdetta toiseen alueeseen.
Sort - on apuarvo, jolla voi muuttaa järjestystä, jossa alueet listataan alareunan taulukkoon.

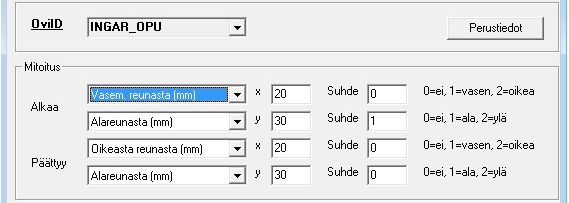

Mitoitus
Mitoitus -painikkeella pääsee alueen mitoitustietoihin.
Suhde-arvojen 1 ja 2 avulla haluttu mitta määräytyy Suhde alueeseen-kohdealueen reunan perusteella. Ellei yhtään mitta-suhdetta ole käytössä, "lisätty suhde" ei vaikuta alueen mittoihin mitenkään.
Mitoitusalueet
Jos mitoitusalueet on aktivoitu (Käytetyt arvot), näytöllä on myös valintaruksi: Näytä mitoitusalueet, joka valitaan, kun halutaan syöttää mittoja.
Ovilevyn alueelle on mahdollista syöttää useampia mitoitus-versioita, joista käytettävä mitta valitaan lopullisen ovilevyn koon perustella.
Käytännössä mitoitusalueet syötetään seuraavasti
-
Valitaan
AlueID -arvon sisältävä perusalue, jolle uudet mitat halutaan syöttää
-
Vaihdetaan
Puoli -arvoksi
MITOITUS (ohjelma piilottaa/tyhjentää ja lukitsee kentät, joita ei mitoitusalueilla ole) ja valitaan painike
Lisää (huomaa, että valinta
Näytä mitoitusalueet pitää olla valittuna)
-
Syötetään
Dimensiot - kenttiin ovilevyn
Leveys,
Korkeus ja (rivin)
Lasikorkeus rajat, jotka tarkoittavat mittojen ylärajaa
Mitat haetaan syöttöjärjestyksessä (taulukon Nro) ensimmäiseltä mitoitusalueelta, jonka Dimensio -arvot ovat riittävän suuret. Ellei riittävän suuria löydy, käytetään perusalueelle syötettyjä mitta-arvoja.
Mitoitusalueet - Yksilehtinen/Pariovi
Normaalisti mitoituksen kannalta ei ole merkitystä, onko ovilevy yksittäisenä ovilehtenä, vai osana pariovi-tuotetta, mutta joissain tapauksissa asialla on vaikutusta. Tällöin syötetään oven alueelle kahdet eri mitoitusohjeet.
Yhdet mitoitusalueet, joissa on valittuna Yksilehtinen -valinta ja toiset Pariovi -valinnan kanssa (normaalisti on siis molemmat valittuina).
Jos ovilevyn alueelle on lisätty yksilehtinen tai pariovi-mitoitusalue, samalle alueelle ei saa lisätä yhteisiä mitoitusalueita (tämä ei vaikuta muihin ovilevyn alueisiin).
Esimerkki mitoitusalueiden järjestämisestä:
On syötetty mitoitusalue: 1000 2000 1000 ja halutaan toinen pienemmälle lasikorkeudelle 1000 2000 500.
-
Lisää uusi mitoitusalue mitoille 1000 2000 500 - taulukossa on nyt rivit:
1000 2000 1000
1000 2000 500
-
Valitse ylempi rivi ja painike
Lisää - taulukossa on nyt rivit:
1000 2000 1000
1000 2000 500
1000 2000 1000
-
Valitse ylin rivi ja painike
Poista - taulukossa on nyt halutut rivit oikeassa Nro-järjestyksessä:
1000 2000 500
1000 2000 1000
HUOM! Jos valittuna on useita rivejä, Poista -painike poistaa ne kaikki!
HUOM! Jos Suhde alueeseen -arvo on tyhjä perusalueella, arvoa on turha syöttää sen mitoitusalueille!
Tietokannan arvot (näytön alareunan taulukossa)
|
Esimmäinen kirjain
|
|
B*
|
From Bottom
|
mitattu alareunasta
|
|
T*
|
From Top
|
mitattu yläreunasta
|
|
L*
|
From Left
|
mitattu vasemmasta reunasta
|
|
R*
|
From Right
|
mitattu oikeasta reunasta
|
|
Toinen kirjain
|
|
*R
|
Relative
|
Suhteellinen
|
esim. 1/2, 1/3+12
|
|
*P
|
Percent
|
Prosentuaalinen
|
esim. 50
|
|
*A
|
Absolute
|
Todellinen (mm)
|
esim. 1200
|
