Vastakappaleissa peruslogiikkana on, että kun Suljin merkitään sisä/ulkopuitteeseen tai sisä/ulkopuolen ovilehteen, niin suljin-nimikkeen Vastakappale merkitään karmiin.

Normaalisti (parametrit vaikuttavat) ikkunatuoterakenteesta tuleva helavalinta määrää, tehdäänkö nimikkeelle määrätyistä vastakappaleista karmimerkintä vai ei. Toisin sanoen helavalinnan puite-merkintä koskee nimikettä ja helavalinnan karmimerkintä nimikkeen vastakappaletta (siis tapauksessa, jossa nimikkeellä on vastakappale).

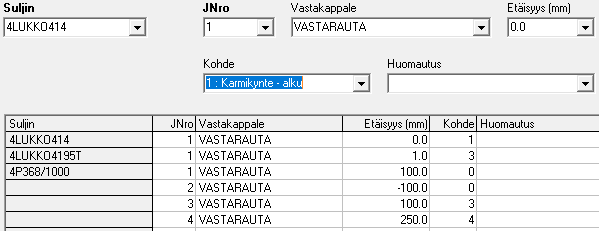

Yhdelle Suljin-nimikkeelle annetaan yksi tai useampi vastakappale JNro-arvoa kasvattamalla.

Vastakappaleen merkintä-kirjaimet ovat normaalisti (parametrit vaikuttavat) sisäpuitteella/sisä-ovilehdellä: VK, muilla vk.



Vastakappaletietoihin syötetään niiden sijainnit. Yleisin tapa on mitoittaa vastakappaleet varsinaisen suljin-helan keskipisteen suhteen, jolloin Kohde-arvona on 0 (Lukko).

Vastakappaleiden sijoittelussa tulee Kohde-arvojen: 0, 1, 2 ja 5 kanssa muistaa profiilitiedoissa kerrottu kiertosuunta (vastapäivään). Arvojen: 0, 1 ja 5 kanssa positiivinen Etäisyys (mm) arvo siirtää vastakappaletta karmikapulan kiertosuunnassa eteenpäin (esim. alakarmilla oikealle), ja arvon 2 kanssa taaksepäin (esim. alakarmilla vasemmalle).



Helan keskipisteen lisäksi vastakappaleet on mahdollista kohdistaa karmikyntteisiin, jolloin haetaan rajaavat karmit siitä valoaukosta, johon suljin-hela on lisätty.

Positiivinen Etäisyys (mm)-arvo siirtää vastakappaletta Kohde: arvoilla 1-4 karmikynte-alueen keskipistettä kohti (arvoilla 3 ja 6 oikealle/ylöspäin, arvolla 4 vasemmalle/alaspäin).



Huomautus-kenttä on tarkoitettu tärkeää, sulkimen tähän vastakappaleeseen liittyvää lisätietoa varten,

se tulostuu normaalitapauksessa heloitus-raporttiin.
